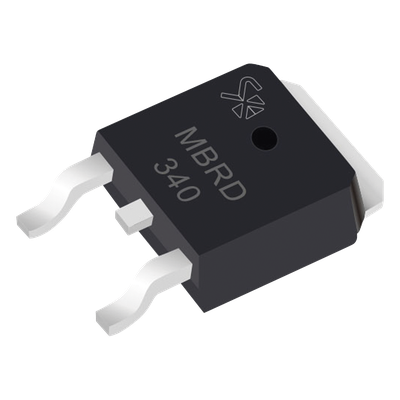

SYSCOM 863-MBRD340G – Diodo Rectificador Schottky / 3A / 40V PIV / SMD DPAK / Ánodo Dual

Name: SYSCOM 863-MBRD340G – Diodo Rectificador Schottky / 3A / 40V PIV / SMD DPAK / Ánodo Dual
Brand: SYSCOM
SKU: 863-MBRD340G
Price: 102.10 MXN
Availability: InStock

SYSCOM|Modelo: 863-MBRD340G|Clave SAT: 32111500

$102.10 inc IVA

Precio expresado en MXN, IVA incluido

3 pzas CEDIS

3 disponibles

Producto Sugerido

SYSCOM 531-PT15D-2.5K – Potenciómetro Cermet / 2.5 kΩ / 0.25 W / 15 mm / Ajuste Vertical / IP54 / -40°C a +90°C

531-PT15D-2.5K$46.70 inc IVA

Especificaciones Extendidas

Diodo rectificador Schottky diseñado para aplicaciones de fuentes de alimentación conmutadas y rectificación de alta eficiencia. Integra configuración de ánodo dual en encapsulado DPAK para montaje superficial, permitiendo implementaciones compactas de rectificación dual. Ofrece caída de tensión directa ultrabaja de 0.6V a corriente nominal, minimizando pérdidas por conducción. Su arquitectura Schottky garantiza velocidad de conmutación superior, ideal para frecuencias elevadas en convertidores DC-DC y supresores de retroceso.

Características Principales

Baja caída de tensión directa: 0.6V (3A, +25°C)
Voltaje inverso máximo (V_R): 40V
Encapsulado DPAK para montaje SMD
Configuración de ánodo dual integrada
Conmutación rápida para aplicaciones de alta frecuencia
Rango de temperatura de unión: -65°C a +175°C

Especificaciones Técnicas

Corriente y Potencia

Corriente promedio rectificada: 3A (T_C = +125°C)

Corriente de pico repetitiva: 6A (onda cuadrada, 50% duty cycle)

Corriente de sobrecarga no repetitiva: 75A (medio ciclo, 60Hz)

Corriente inversa de pico (I_RRM): 1A (2μs, 1kHz)

Tensiones Eléctricas

Voltaje inverso pico máximo (V_RRM): 40V

Tensión directa máxima (V_F): 0.6V (3A, +25°C)

Tensión directa máxima (V_F): 0.625V (6A, +125°C)

Corriente inversa máxima (I_R): 0.2mA (40V, +25°C)

Mecánico y Térmico

Encapsulado: DPAK (TO-252AA)

Montaje: Superficial SMD

Temperatura de unión (T_J): -65°C a +175°C

Configuración: Ánodo dual

Recursos y Descargas Técnicas

Descargar Ficha Técnica (PDF)

SYSCOM 863-MBRD340G – Diodo Rectificador Schottky / 3A / 40V PIV / SMD DPAK / Ánodo Dual

Especificaciones Extendidas

Características Principales

Especificaciones Técnicas

Corriente y Potencia

Tensiones Eléctricas

Mecánico y Térmico

Recursos y Descargas Técnicas

Equipos de la misma línea

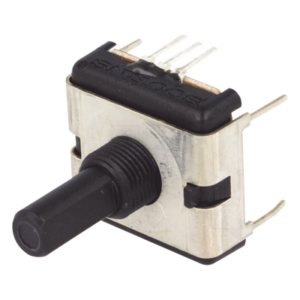

SYSCOM PCW1J-C24-KAB502L – Potenciómetro de Panel / 22 mm / 5 kΩ / 3/4 Watt / 1 Vuelta / 270° / IP40

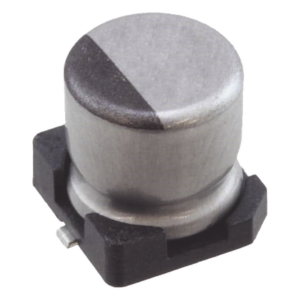

SYSCOM 493-9454-1-ND – Capacitor Electrolítico SMD / 1 µF / 50 V / Tolerancia ±20% / 4 x 5.8 mm / AEC-Q200 / RoHS

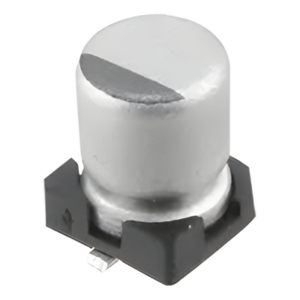

SYSCOM 493-3207-1-ND – Capacitor Electrolítico SMD / 1 µF / 50 VCC / 20% Tolerancia / 4 x 5.4 mm / -40°C a +105°C

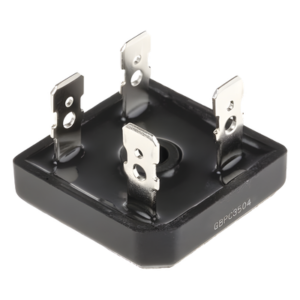

SYSCOM GBPC-3504 – Puente Rectificador / 35A / 400V PIV / 29 x 29 mm / Metal Encapsulado
