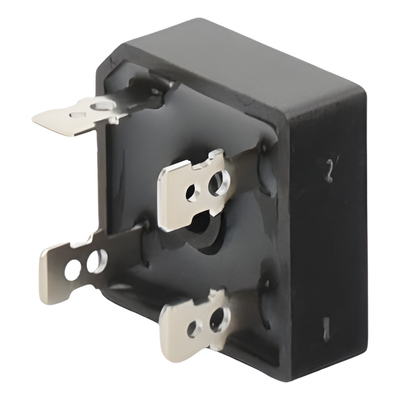

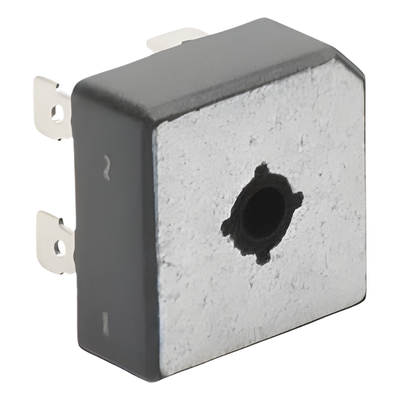

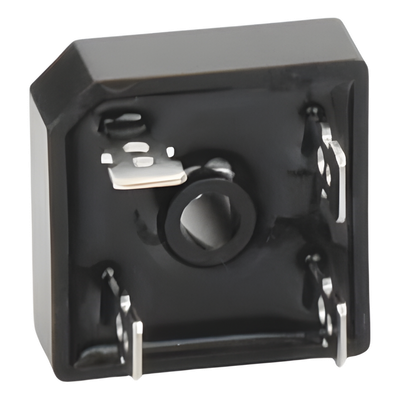

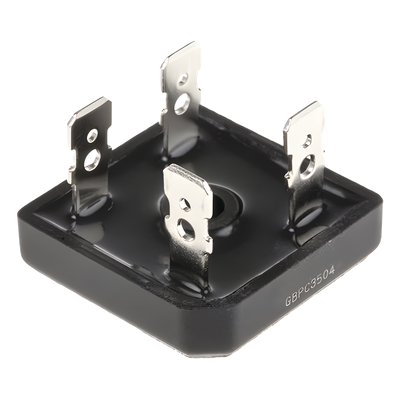

SYSCOM GBPC-3504 – Puente Rectificador / 35A / 400V PIV / 29 x 29 mm / Metal Encapsulado
$260.21 inc IVA
Precio expresado en MXN, IVA incluido 8 pzas CEDIS
8 disponibles
Producto Sugerido
493-9454-1-ND$25.07 inc IVA
Especificaciones Extendidas
Este puente rectificador de diodos está diseñado para aplicaciones de alta potencia que demandan fiabilidad y eficiencia térmica superior. Con una capacidad de corriente de 35A y encapsulado metálico con disipador integrado, garantiza una disipación térmica óptima incluso en condiciones de carga continua. La tecnología de vidrio pasivado en su unión eleva la eficiencia eléctrica, mientras que su diseño de montaje con tornillo #10 facilita la instalación en gabinetes y equipos industriales. Su resistencia térmica de 1.2°C/W asegura un rendimiento estable en convertidores, fuentes de alimentación y sistemas de control de motores.
Características Destacadas
- Rectificación de alta potencia con 35A de corriente continua
- Capacidad máxima de 1000V PIV para versatilidad de aplicación
- Encapsulado metálico con disipador de calor integrado
- Vidrio pasivado que optimiza la eficiencia de la unión PN
- Montaje mecánico simplificado mediante tornillo #10
- Resistencia térmica ultrabaja de 1.2°C/W
Especificaciones Técnicas
Eléctricas Principales
| Corriente rectificada | 35.0 A |
| Sobrecorriente de pico | 400 A |
| Tensión directa (17.5A DC) | 1.1 V |
| Corriente inversa (25°C) | 5.0 μA |
| Corriente inversa (125°C) | 500 μA |
Características Eléctricas
| VRRM (tensión inversa máxima) | 400 V |
| VRMS (tensión inversa RMS) | 280 V |
| VDC (tensión directa máxima) | 400 V |
| I²t (fusión) | 660 A²s |
| Capacitancia de unión | 150 pF |
Mecánicas y Térmicas
| Dimensiones | 29 x 29 mm |
| Caja / Encapsulado | Plástico moldeado con disipador metálico |
| Polaridad | Marcada en cuerpo |
| Montaje | Tornillo #10 |
| Resistencia térmica | 1.2 °C/W |
Capacidad de Tensión
| PIV nominal del modelo | 400 V |
| Capacidad máxima de la serie | 1000 V PIV |
