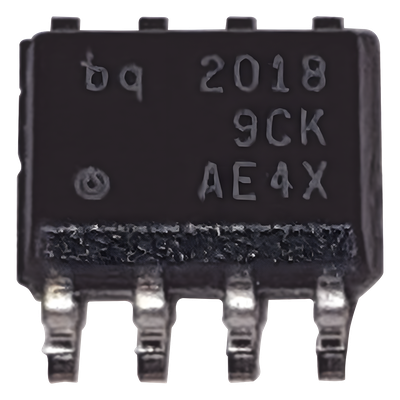

SYSCOM 296-2221-5-ND – Circuito Integrado / Monitor de Baterías / 128 Bytes NVRAM / Interfaz HDQ / SOIC-8 / 2.8V a 5.5V

Desempeño Eléctrico

• •Voltaje de operación: 2.8V a 5.5V
• •Resistencia de sensado: 0.015Ω típico
• •Rango de medición: ±200 mV
• •Resolución: 12.5 µV/hora
• •Velocidad de conteo SCR: 1 cuenta/hora a 25°C
• •Bajo consumo en modo espera con latencia de 10s

Especificaciones Físicas y Ambientales

• •Encapsulado: SOIC-8
• •Memoria NVRAM: 1024 bits (128 x 8)
• •Temperatura de operación: -40°C a +85°C
• •Exactitud sensor de temperatura: ±2°C a 25°C
• •Interfaz: Digital de una sola línea HDQ

Conexiones de Pin

• •REG: Salida del regulador
• •VCC: Alimentación
• •VSS: Tierra

Aplicaciones Típicas

• •Monitoreo de baterías recargables
• •Sistemas de gestión de energía
• •Dispositivos portátiles
• •Instrumentación de precisión
• •Sistemas de respaldo energético
