Información General

Descripción

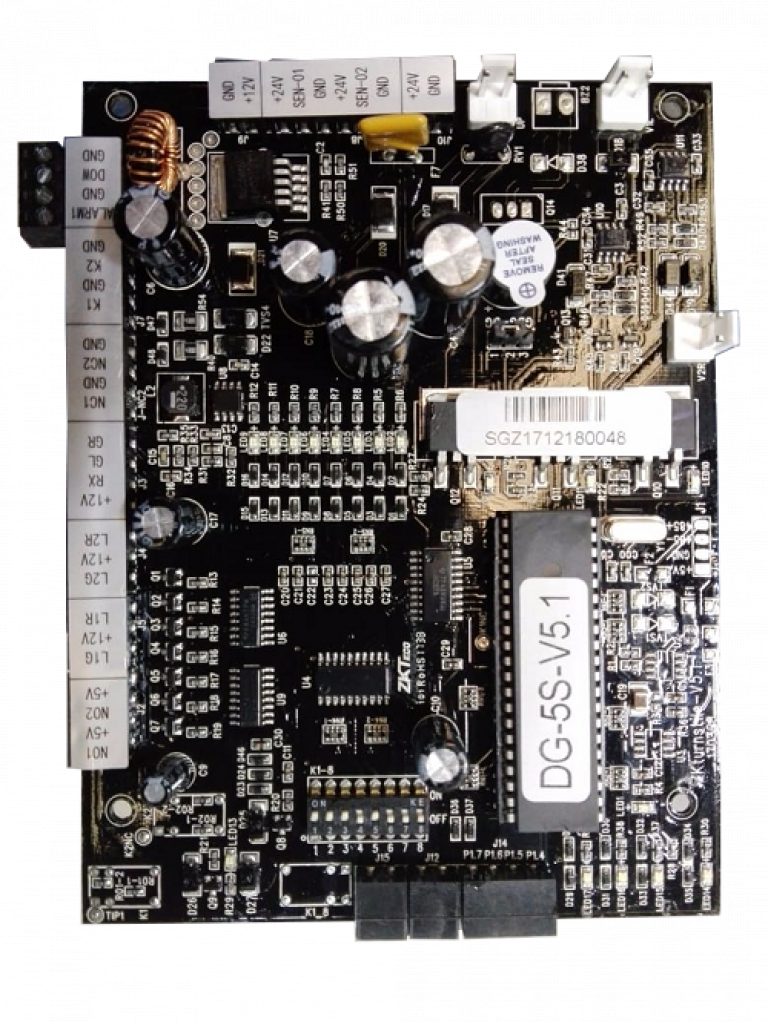

Tarjeta lógica principal para control de Torniquete TSXXXX

La tarjeta lógica tiene guardada la información del funcionamiento del Torniquete y trabaja de manera electrónica, para poder realizar los movimientos en los equipos, dependiendo de la orden que nosotros indicamos.

La placa base, también conocida como placa madre o placa principal, es una tarjeta de circuito impreso a la que se conectan los componentes que constituyen la barrera de acceso peatonal. Tiene instalados una serie de circuitos integrados que hacen la función necesaria para mandar señales de apertura y cierre de los equipos, para que realice su funcionamiento

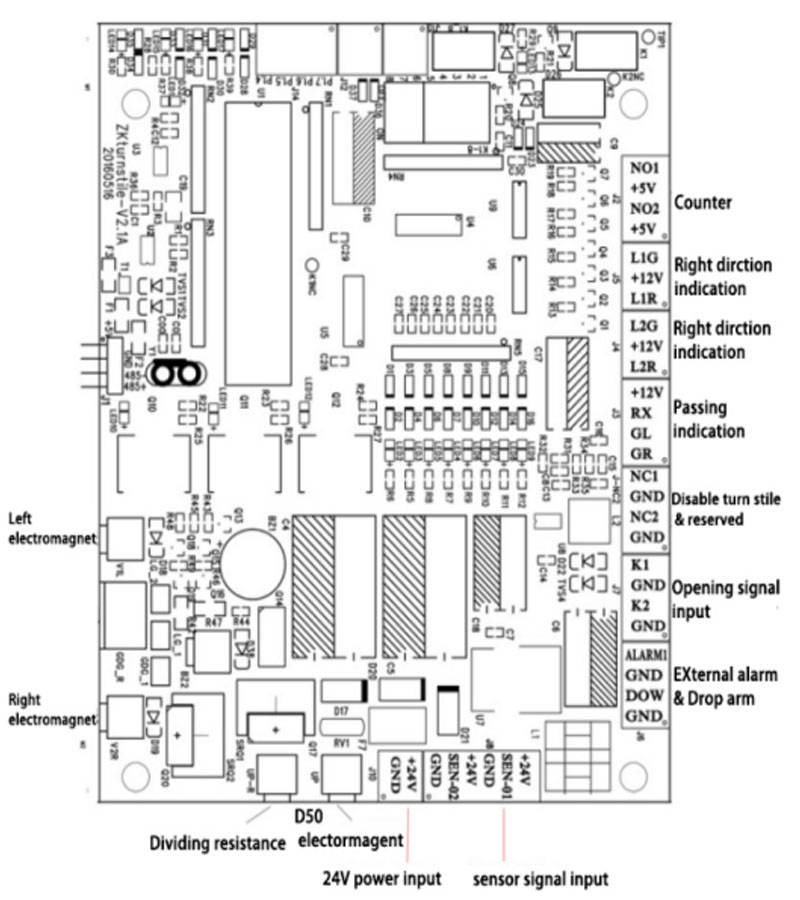

Diagrama de Conexiones

Tarjeta lógica para torniquetesn ZKTeco / Acceso

Si está usando TS1022 o un TS1122, todas las conexiones entre panel de acceso y el torniquete son realizadas en fábrica. Solo conecte el cable de comunicación al panel y realice la configuración en el Software. Si está usando un TS1100, deberá realizar la conexión entre el panel de acceso y la tarjeta del torniquete. Las conexiones se explican a continuación:

Nota:

La activación del relevador del panel de acceso debe ser igual o menor de 1 segundo.
