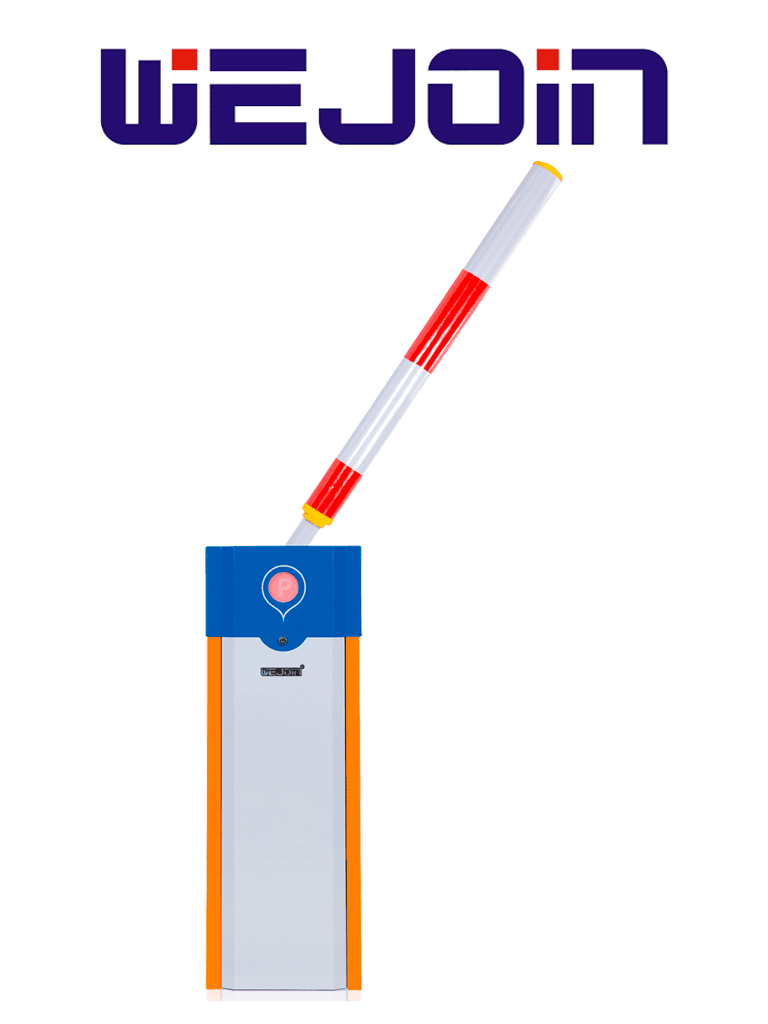

WEJOIN WJCB101VFHL13RF – Barrera Vehicular Izquierda Alto Flujo / Motor 24VDC / Brazo Redondo de 3 metros / Sistema Abatible / Velocidad de 1 segundo / Dirección ajustable

Información General

Descripción

La Barrera automática WJCB101VFHL13RF se caracterizan por su velocidad y alto desempeño Útil Especial para Caseta de Cobro y Estacionamientos de alto flujo. cuenta con un Motor brushless 24 V DC, con engranaje de tornillo sin fin estable y confiable, estructura de transmisión de reducción planetaria, mayor fuerza y resistencia al desgaste. Sistema de control de frecuencia variable de CC, control preciso, funcionamiento más flexible, menos impacto mecánico y mayor vida útil. De esta manera hace que la barrera opere de manera constante. La carcasa de la barrera es de acero galvanizado y revestido con una capa de pintura, esto permite el uso en diferentes ambientes.

Wejoin WJCB101VFHL13RF cuenta con un motor de primera generación para ofrecer una vida útil de 6 millones ciclos.

El brazo está hecho de aleación de aluminio cubierto de espuma. El brazo incorpora una película reflectante que tiene la función de advertencia. WJCB101VFHL13RF incorpora un soporte abatible, el brazo se separa del soporte cuando colisiona con una persona o vehículo. Esto protege y prolonga la vida útil de la barrera.

Características principales

• Motor: Motor sin escobillas DC24V, con engranaje helicoidal estable y confiable y estructura de transmisión de reducción planetaria, mayor torque y resistencia al desgaste.
• Sistema de control: Sistema de control de frecuencia variable de CC, control preciso, funcionamiento más flexible, menos impacto mecánico y mayor vida útil.
• Auto-reversa en Obstrucción: Sensible, receptivo, seguro y confiable.
• Panel de control grande: Pantalla LCD, menú visual en inglés, mantenimiento simple y fácil operación.
• Mando a distancia: de 433 MHz, fácil de añadir mandos a distancia.
• Operación durante el apagado: Permite la operación manual del brazo mediante el giro del volante del motor, facilitando el movimiento de subida y bajada del brazo durante una interrupción de energía eléctrica
• Integración de modulo de apertura de emergencia para apertura automática durante un corte de energía eléctrica, modelo: WJBLSCB.
• Paso de caravana, conteo, prueba de envejecimiento automático, cierre automático retardado, salida de señal de relé, comunicación RS485: si lo soporta
• Detector de bucle, fotocélula infrarroja, radar: Opcional
• Período de garantía: 24 meses para motor y tablero de control

Nota: Los equipos en remate no incluyen el brazo. Si lo necesita, con gusto le ofrecemos una cotización por separado para proporcionarle la mejor opción.

Especificaciones Técnicas

• Velocidad de funcionamiento (segundos): 1S
• Dirección de instalación: Izquierda
• Tipo de brazo: Brazo recto de espuma redonda con franjas rojas
• Longitud del brazo (metros: M): 3 mts
• Dimensión del gabinete (W*D*H): 335*316*967.2MM
• Voltaje de entrada de la fuente de alimentación: AC110V±10%
• Voltaje de entrada de la placa de control: DC24V±10%, 10A
• Voltaje del motor: DC24V
• Grado de protección: IP54
• Temperatura de trabajo: -30 ℃ ~ + 70 ℃
• Vida Útil: 6,000,000 veces
• Ciclo de trabajo: 100%
• Aplicación de flujo de tráfico: 24 horas de operación ininterrumpida
• Potencia máxima del motor: 240W
• Velocidad máxima del motor: 500r/min
• Máxima salida de torque: 280 N.m
• Flujo vehicular: uso continuo 24/7 sin descanso
• Incluye 2 Controles remotos programables por puntos de soldadura ( no hay límite en cantidad de controles soportados)

Herramienta a utilizar para el Cambio de Dirección

• Llave Allen 8 mm ( para retirar el tornillo de sujeción de soporte de brazo)
• Llave Allen 6 mm ( para retirar los tornillos de sujeción de la placa de motor)
• Tornillo cabeza hexagonal 15/16 ( en caso que el soporte no salga después de retirar el tornillo de sujeción, usar el tornillo 15/16)

Incluye

• Set de tornillos, tuercas y rondanas
• 2 Barras de fijación del gabinete
• 4 tornillos expansores
• 2 Llaves (Para la puerta de gabinete)
• 2 Controles remotos (Para apertura/cerrado/paro de la barrera), modelo: WEJOIN WJRC01
• Brazo cilíndrico cubierto de espuma de 3 metros, modelo: WEJOIN WJFBM3

Contenido TVC

Guías Rápidas

• Barrera Vehicular Serie WJCB101VF: Cambio de dirección

Videos

• Barrera Vehicular Serie WJCB101VF: Cambio de dirección
• Barrera Vehicular Serie WJCB101VF: Ajuste de ángulo posición de brazo
• Barrera Vehicular Serie WJCB101VF: Cambio de Brazo de 6 a 4 metros

Preguntas Frecuentes

¿Es necesario calibrar la barrera antes de encenderla por primera vez?

No es necesario realizar una calibración previa. La barrera llega ya calibrada según la longitud del brazo. Al encenderla por primera vez, la barrera llevará a cabo un recorrido de autoajuste. Sin embargo, es importante asegurarse de que la barrera esté en una posición horizontal antes de encenderla.

Cuando se daña la tarjeta principal ¿Cuál seria la tarjeta compatible con este modelo?

Para estos caso contamos con la tarjeta WJCB01VFBCP01 (Clave : WJN0990046)

¿Cuántos controles inalámbricos soporta la barrera?

No cuenta con un limite y el control compatible es el modelo WJRC01 (Clave : 77301)

¿Se le puede adaptar luces led al brazo que viene incluido?

no es posible, por el tipo de brazo no se puede integrar

¿Se le puede integrar un brazo articulado?

Si es posible la barrera cuenta con la preparación para colocar el soporte necesario para un brazo articulado (clave: 77319) ( nota: como es una barrera con velocidad de 1 segundo, se tiene que ajustar la velocidad a 3 segundos)

¿Con que modelos de brazos articulados es compatible la barrera?

Es compatibles con los brazos de 3 metros, modelos: WJ180BM3 (180º), WJ90BM3 (90º), WJ90LBM3L (90ªLed)

¿Cuál es el brazo compatible con esta barrera?

El brazo compatible es el modelo WJFBM3 clave: TVB151042
