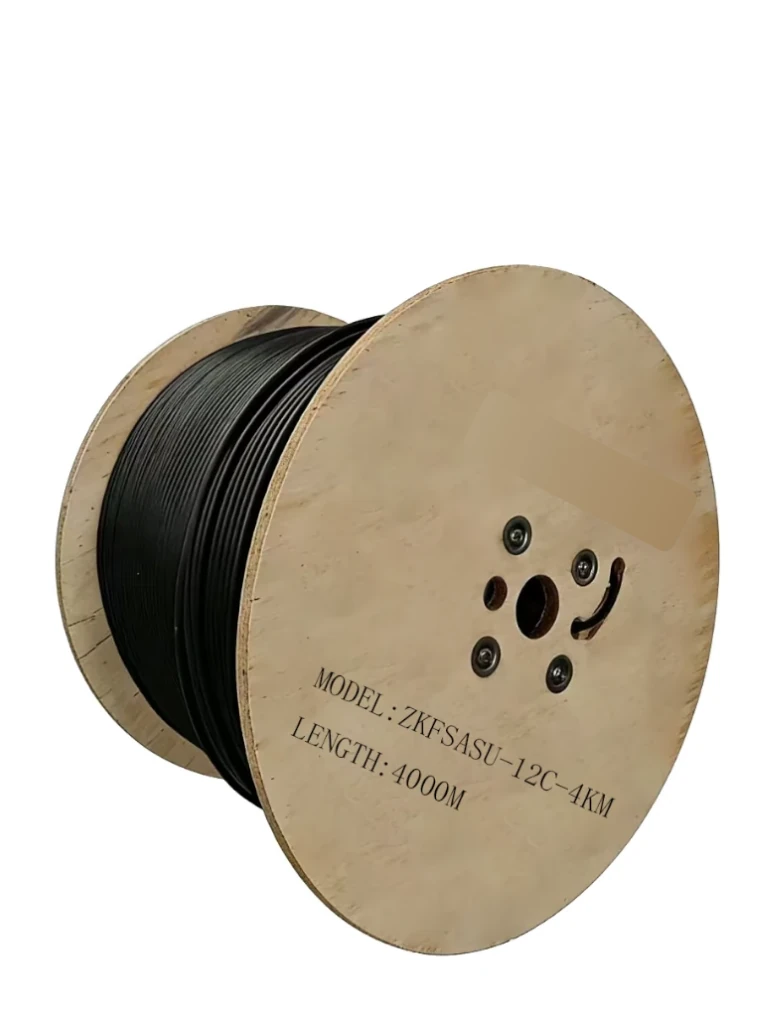

TCE – ZKFSASU-12C-4KM – Fibra Óptica Aérea Mini ADSS (ASU) G.652D, Monomodo de 12 Hilos, Exterior, Span 80, Loose Tube (Precio por carrete)

Descripción

Información General

La fibra óptica aérea Mini ADSS (ASU) modelo ZKFSASU-12C-4KM de TCE está diseñada para instalaciones aéreas en exterior, ideal para redes de telecomunicaciones, videovigilancia y enlaces de acceso. Utiliza fibra monomodo G.652D y una construcción Loose Tube, ofreciendo alta resistencia mecánica, protección contra humedad y excelente desempeño óptico. Se suministra en carrete, lista para despliegues profesionales.

Características Principales

• Fibra óptica Mini ADSS (ASU) para instalación aérea auto-soportada
• Construcción totalmente dieléctrica, sin elementos metálicos
• Fibra monomodo G.652D, compatible con redes de alta velocidad
• Diseño Loose Tube con relleno impermeable
• Refuerzo central FRP (plástico reforzado con fibra de vidrio)
• Refuerzo adicional con aramida para mayor resistencia a la tensión
• Cubierta exterior de polietileno (MDPE) resistente a la intemperie
• Soporta claros (span) de hasta 80 metros
• Alta resistencia a tracción y compresión
• Apta para uso exterior
• Presentación en carrete

Especificaciones Tecnicas

Datos Generales

• Marca: TCE
• Modelo: ZKFSASU-12C-4KM
• Tipo de fibra: Monomodo
• Estándar: G.652D
• Número de hilos: 12 fibras
• Aplicación: Exterior
• Tipo de instalación: Aérea
• Span máximo: 80 m

Características de la Fibra

• Diámetro del núcleo: 9.2 ± 0.4 µm
• Diámetro del revestimiento (cladding): 125 ± 1.0 µm
• No circularidad del cladding: ≤ 1.0 %
• Error de concentricidad núcleo–cladding: ≤ 1.5 µm
• Diámetro del recubrimiento: 245 ± 10 µm
• Error de concentricidad recubrimiento–cladding: ≤ 12 µm

Parámetros de Construcción

• Estructura: Loose Tube
• Número de tubos: 1
• Diámetro del tubo: 2.0 ± 0.1 mm
• Espesor del tubo: 0.30 ± 0.05 mm
• Color del tubo: Natural
• Material de bloqueo de agua: Hilo bloqueador de agua
• Elemento de refuerzo central: FRP 1.8 mm (x2)
• Ripcord: Poliéster (1 pieza)

Cubierta y Dimensiones

• Material de la cubierta: MDPE
• Espesor nominal de la cubierta: 1.1 ± 0.1 mm
• Diámetro exterior del cable: 6.6 ± 0.3 mm
• Peso del cable: 42.0 kg/km (±10 %)

Características Mecánicas

• Tensión máxima de instalación: 1250 N
• Atenuación adicional ≤ 0.1 dB
• Tensión máxima de operación: 800 N
• Resistencia a la compresión: 1000 N / 10 cm
• Radio mínimo de curvatura:
• Instalación: 20D
• Operación: 10D

Condiciones Ambientales

• Temperatura de operación: -20 °C a +65 °C
• Normativa: IEC 60794-1-2 F1

Presentación

• Tipo de empaque: Carrete
• Dimensiones del carrete (Alto x Ancho x Diámetro interno):
• 800 × 800 × 350 mm
• Condición comercial: Precio por carrete
