TCE – ZKFSASU-06C-4KM – Fibra Óptica Aérea Mini ADSS (ASU) G.652D, Monomodo de 6 Hilos, Exterior, Span 80, Loose Tube (Precio por carrete)

Descripción

Información General

La fibra óptica aérea Mini ADSS (ASU) modelo ZKFSASU-06C-4KM de TCE está diseñada para instalaciones exteriores aéreas sin elementos metálicos, ideal para despliegues en redes de telecomunicaciones y enlaces de acceso. Se suministra en carrete, facilitando su transporte e instalación en proyectos de infraestructura de fibra óptica.

Características Principales

• Diseño Mini ADSS (ASU) para instalación aérea auto-soportada
• Construcción totalmente dieléctrica, inmune a interferencias eléctricas
• Fibra monomodo G.652D, compatible con redes de alta velocidad
• Estructura Loose Tube para mayor protección de las fibras
• Adecuada para instalaciones en exterior
• Soporta claros (span) de hasta 80 metros
• Presentación en carrete, ideal para proyectos de despliegue continuo

Especificaciones

• Marca: TCE
• Modelo: ZKFSASU-06C-4KM
• Tipo de fibra: Monomodo
• Estándar de fibra: G.652D
• Número de hilos: 6 fibras
• Tipo de instalación: Aérea
• Construcción: Mini ADSS (ASU)
• Estructura: Loose Tube
• Aplicación: Exterior
• Span máximo: 80 m
• Presentación: Carrete
• Condición comercial: Precio por carrete

Características de la Fibra

• Diámetro del núcleo: 9.2 ± 0.4 µm
• Diámetro del revestimiento (cladding): 125 ± 1.0 µm
• No circularidad del cladding: ≤ 1.0 %
• Error de concentricidad núcleo–cladding: ≤ 1.5 µm
• Diámetro del recubrimiento: 245 ± 10 µm
• Error de concentricidad recubrimiento–cladding: ≤ 12 µm

Parámetros de Construcción

• Estructura: Loose Tube
• Número de tubos: 1
• Diámetro del tubo: 2.0 ± 0.1 mm
• Espesor del tubo: 0.30 ± 0.05 mm
• Color del tubo: Natural
• Material de bloqueo de agua: Hilo bloqueador de agua
• Elemento de refuerzo central: FRP 1.8 mm (x2)
• Ripcord: Poliéster (1 pieza)

Cubierta y Dimensiones

• Material de la cubierta: MDPE
• Espesor nominal de la cubierta: 1.1 ± 0.1 mm
• Diámetro exterior del cable: 6.6 ± 0.3 mm
• Peso del cable: 42.0 kg/km (±10 %)

Características Mecánicas

• Tensión máxima de instalación: 1250 N
• Atenuación adicional ≤ 0.1 dB
• Tensión máxima de operación: 800 N
• Resistencia a la compresión: 1000 N / 10 cm
• Radio mínimo de curvatura:
• Instalación: 20D
• Operación: 10D

Condiciones Ambientales

• Temperatura de operación: -20 °C a +65 °C
• Normativa: IEC 60794-1-2 F1

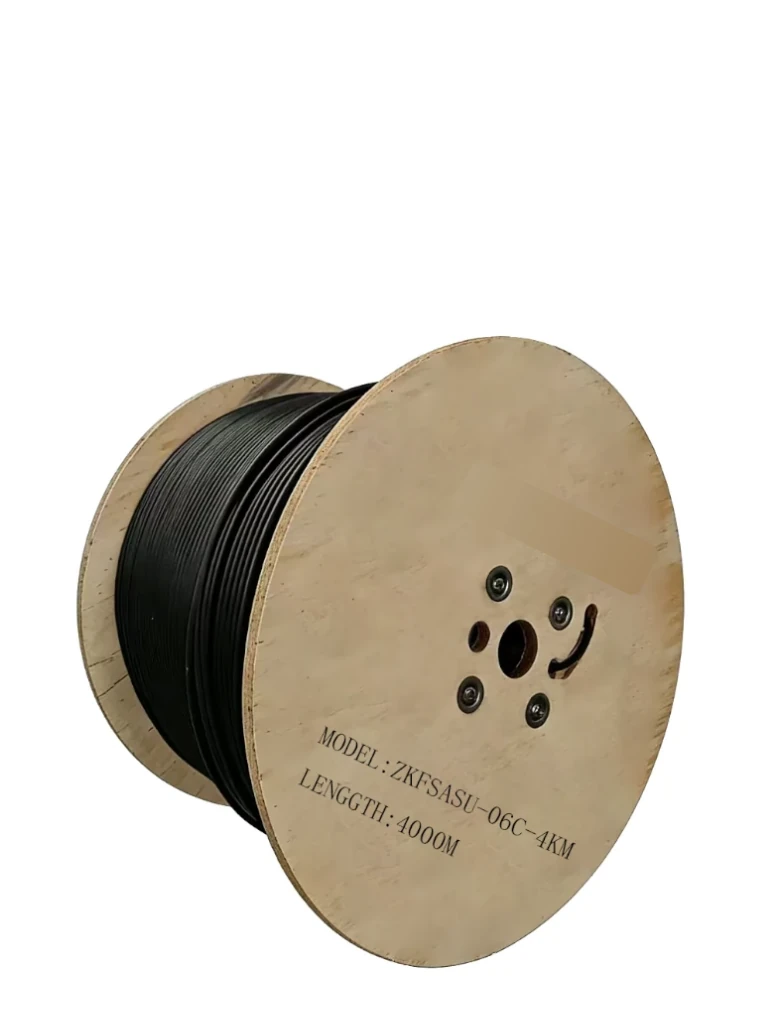

Presentación

• Tipo de empaque: Carrete
• Dimensiones del carrete (Alto x Ancho x Diámetro interno):
• 800 × 800 × 350 mm
• Condición comercial: Precio por carrete
