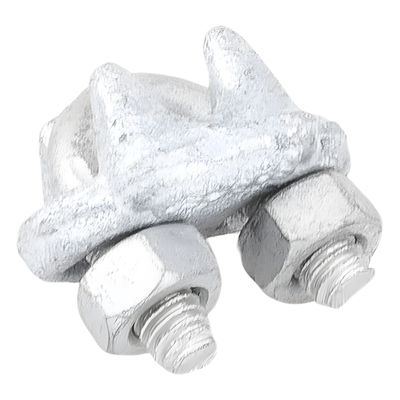

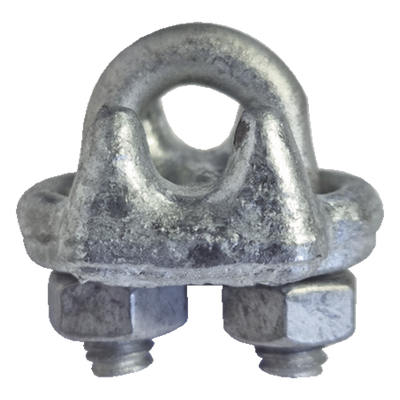

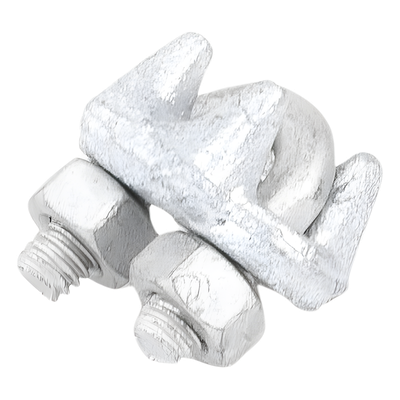

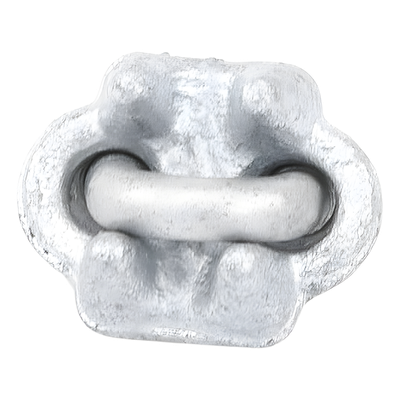

SYSCOM TOWERS NUDO-14-FJG – Nudo de Perro Abrazadera / Acero Forjado / Cable 1/4″ / Galvanizado por Inmersión en Caliente / Torque 35 N.m / Carga Pesada
500 disponibles
Especificaciones Extendidas
Nudo de perro abrazadera fabricado en acero forjado con recubrimiento galvanizado por inmersión en caliente, diseñado para aplicaciones de carga pesada en infraestructura de telecomunicaciones. Este componente de fijación está específicamente dimensionado para cables de acero de 1/4 de pulgada, proporcionando retención segura en torres atirantadas, mástiles, postes y estructuras similares. El torque máximo recomendado de 35 N.m garantiza un aseguramiento óptimo sin comprometer la integridad del cable. Su configuración de uso requiere 3 piezas por punto de amarre para distribución equilibrada de cargas de tensión. La construcción en acero forjado descarta el empleo de materiales de hierro maleable, eliminando riesgos en aplicaciones críticas de suspensión y servicio pesado.
Características Generales
- • Material: Acero forjado de alta resistencia
- • Recubrimiento: Galvanizado por inmersión en caliente
- • Compatibilidad de cable: 1/4 de pulgada
- • Torque máximo recomendado: 35 N.m
- • Cantidad recomendada por amarre: 3 piezas
- • Aplicación: Torres atirantadas, mástiles, postes y estructuras de suspensión
- • Tipo de carga: Pesada y crítica en suspensión
Desempeño Mecánico
Torque máximo: 35 N.m
Tipo de carga: Pesada
Configuración por amarre: 3 piezas
Compatibilidad cable: 1/4′
Aplicaciones críticas: Torres atirantadas, mástiles, postes, líneas de suspensión, líneas de guía, líneas de arrastre, fijación de carga, andamios
Material y Protección
Material base: Acero forjado
Recubrimiento: Galvanizado por inmersión en caliente
Resistencia: Máxima resistencia estructural
Exclusión material: No utilizar hierro maleable en aplicaciones críticas de servicio pesado o cargas en suspensión
Notas de Seguridad y Uso
Compatibilidad dimensional: Usar el mismo tamaño de grapa para el mismo tamaño de cable de acero
Restricción crítica: Nunca usar grapas de hierro maleable en aplicaciones críticas, de servicio pesado, o para cargas en suspensión
Aplicaciones prohibidas para hierro maleable: Eslingas, líneas de suspensión, líneas de guía, líneas de arrastre, fijación de carga, andamios
Uso de hierro maleable: Únicamente para terminaciones no críticas
