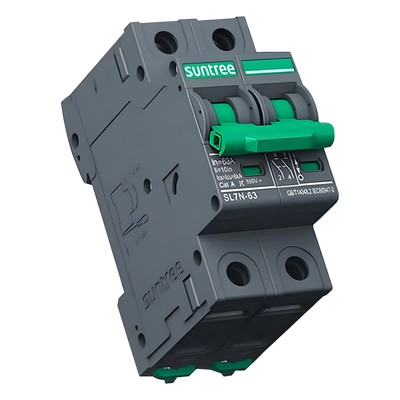

SUNTREE SL7N63C25/2P – Interruptor Termomagnético 2P / 25 A / 800 Vcc / Curva C / 6 kA / Riel DIN
Agotado
Especificaciones Extendidas
El interruptor termomagnético de corriente directa está diseñado para proporcionar protección contra sobrecorriente en circuitos DC de sistemas fotovoltaicos. Se instala entre los paneles solares y el inversor de interconexión, ofreciendo aislamiento seguro en condiciones de falla. Su construcción con curva tipo C permite discriminar entre arranques transitorios y sobrecorrientes sostenidas, mientras que su capacidad de ruptura de 6 kA garantiza la extinción de arco en fallas de alta energía. El rango de operación de 24 Vcc a 800 Vcc lo hace compatible con configuraciones de string desde sistemas residenciales hasta comerciales de media tensión DC.
Características Generales
- • Número de polos: 2P
- • Voltaje de operación: 24 Vcc – 800 Vcc
- • Corriente nominal: 25 A
- • Tensión nominal de aislamiento: 1250 Vdc
- • Capacidad de ruptura: 6 kA
- • Curva de disparo: Tipo C
- • Tipo de disparo: Termomagnético
- • Tipo de instalación: Riel DIN
- • Protección: IP40 (cuerpo) / IP20 (puerto de conexión)
- • Temperatura de operación: -30 °C a 70 °C
- • Aplicación: Sistemas fotovoltaicos, protección entre paneles e inversor
Desempeño Eléctrico
Voltaje operativo: 24 Vcc – 800 Vcc
Corriente nominal: 25 A
Tensión de aislamiento: 1250 Vdc
Capacidad de ruptura: 6 kA
Curva de disparo: Tipo C
Operaciones eléctricas: 1,000 (valor promedio real)
Físicas y Mecánicas
Número de polos: 2P
Tipo de instalación: Riel DIN
Protección IP: IP40 (cuerpo) / IP20 (puerto de conexión)
Temperatura de operación: -30 °C a 70 °C
Operaciones mecánicas: 20,000 (valor promedio real)
Contenido del Paquete
• Interruptor termomagnético 2P 25 A 800 Vcc
