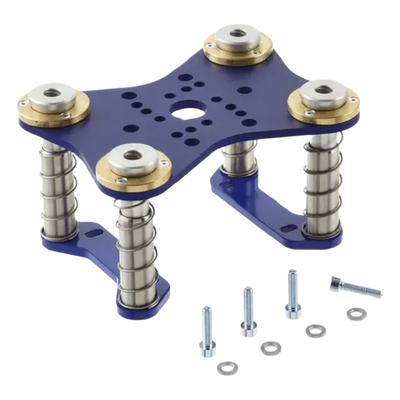

SCHMALZ 10.01.54.00105 – Módulo de bridas flotante / 175x134x90.5 mm / Recorrido 18.5 mm / Resorte 4x / 5.74×4.40×2.97 ft

Módulo de bridas flotante diseñado para aplicaciones de manipulación automatizada que requieren compensación de desniveles y adaptación a superficies irregulares. Integra 4 resortes que permiten el ajuste dinámico de la posición de las ventosas durante el proceso de vacío. Su construcción compacta de 175 x 134 x 90.5 mm (6.89 x 5.28 x 3.56 in) optimiza el espacio de instalación en sistemas de pick-and-place. El recorrido de 18.5 mm garantiza flexibilidad suficiente para absorber tolerancias de posicionamiento. Compatible con ventosas de diámetros entre 40 y 80 mm, ofreciendo versatilidad para diversas cargas y geometrías de piezas.

Características principales

• Compensación de alturas mediante 4 resortes integrados
• Recorrido efectivo de 18.5 mm para adaptación a irregularidades
• Construcción compacta para integración en espacios limitados
• Rosca de fijación G1 M6-MA para conexión mecánica estandarizada
• Compatibilidad con ventosas de 40, 50, 63 y 80 mm de diámetro
• Agujeros de montaje de 6.6 mm para fijación con tornillería común

Especificaciones técnicas

Diámetros de ventosa compatibles

Datos de montaje
