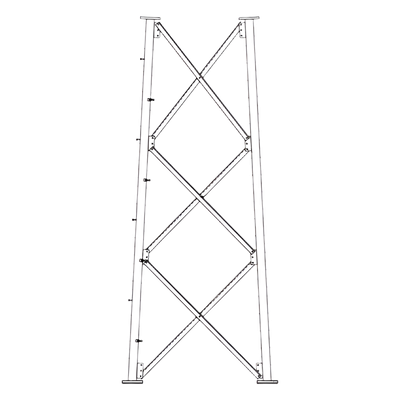

ROHN SSV10N183 – Sección 10 Base para Torre Autosoportada línea SSV (Código de Fábrica: 10N183)

ROHN SSV10N183 – Sección 10 Base para Torre Autosoportada línea SSV (Código de Fábrica: 10N183)

ROHN|Modelo: SSV10N183|Clave SAT: 43222903
$204,865.00 inc IVA
Precio expresado en MXN, IVA incluido
0 pzas Almacén Ext 2

Agotado

Producto Sugerido
Trylon TRY-T-80-T200-BOX – Torre autosoportada / 80 ft (24.3 m) / 8 secciones modulares / Viento 161 km/h (100 mph) / Capacidad 15 ft² / Galvanizada con anclaje
TRY-T-80-T200-BOX$385,362.94 inc IVA

Especificaciones Extendidas

Características Principales

  • Base robusta para torre autosoportada SSV
  • Compatible con estructura de sección 10
  • Diseño optimizado para máxima estabilidad
  • Componentes de alta resistencia a la intemperie
  • Fácil instalación en diversas condiciones de terreno

Especificaciones Técnicas

  • Código de Fábrica: 10N183
  • Tipo: Base para Torre Autosoportada
  • Línea: SSV
  • Marca: ROHN
  • Modelo: SSV10N183

Dimensiones
  • Sección: 10
  • Extensión Superior: 10′ – 6 3/4′
  • Extensión Inferior: 12′ – 7 1/4′

Construcción
  • Construcción atornillada en campo
  • Tubos galvanizados en caliente, interior y exterior
  • Barras de paso y tope cónico suministrados

Aplicaciones
  • Estructuras para telecomunicaciones PCS
  • Sistemas de banda ancha
  • Sistemas de seguridad
  • Iluminación deportiva

Normativas
  • Diseñado según ANSI/TIA-222-G
  • Categoría Topográfica 1
  • Espesor de hielo de diseño: 3/4′
  • Coeficiente sísmico S < 1.0

Compatibilidad
  • Compatible con secciones SSV estándar
  • Compatible con sistema de seguridad para escalada
  • Compatible con accesorios estándar ROHN

Opciones de Configuración
  • Configuración de altura desde 40′ hasta 180′
  • Disponible en versiones 90 MPH, 100 MPH y 110 MPH
  • Opciones de base estándar SB2, SB3, SB4 & SB5

Requerimientos de Instalación
  • Kit de puesta a tierra debe ser ordenado por separado
  • Planos de ensamblaje y detalles de fundación incluidos
  • Requiere dispositivo de seguridad para estructuras > 10′

Capacidad 90 MPH
  • Altura 150′: 19 sq.ft. en el tope / 11 sq.ft. en 30′ debajo del tope
  • Altura 160′: 15 sq.ft. en el tope / 8 sq.ft. en 30′ debajo del tope
  • Altura 170′: 18 sq.ft. en el tope / 9 sq.ft. en 30′ debajo del tope
  • Altura 180′: 13 sq.ft. en el tope / 6 sq.ft. en 30′ debajo del tope

Capacidad 100 MPH
  • Altura 150′: 12 sq.ft. en el tope / 3 sq.ft. en 30′ debajo del tope
  • Altura 160′: 9 sq.ft. en el tope / –
  • Altura 170′: 9 sq.ft. en el tope / –
  • Altura 180′: 6 sq.ft. en el tope / –

Capacidad 110 MPH
  • Altura 100′: 9 sq.ft. en el tope / 3 sq.ft. en 30′ debajo del tope
  • Altura 110′: 11 sq.ft. en el tope / 5 sq.ft. en 30′ debajo del tope
  • Altura 120′: 7 sq.ft. en el tope / 2 sq.ft. en 30′ debajo del tope
  • Altura 130′: –

Detalles de Fundación
  • Diámetro de fundación: 8′ – 6′
  • Ancho de fundación: 5′ – 6′
  • Profundidad: 2′ – 0′
  • Volumen de concreto: 8.6 cu. yds.

Materiales
  • Tubos galvanizados en caliente
  • Construcción soldada y atornillada
  • Acero estructural de alta resistencia

Aplicaciones Específicas
  • Soporta equipos de telecomunicaciones
  • Ideal para sistemas de antenas
  • Estructura para torres de iluminación
  • Soporte para sistemas de seguridad

Estándares de Ingeniería
  • Diseño con secciones estándar pre-ingenieradas
  • Sistema modular para fácil expansión
  • Construcción optimizada para vientos hasta 110 MPH

Recursos y Descargas Técnicas

Descargar Ficha Técnica (PDF)
