NEXMOSPHERE XT-B4N6 – Interfaz de Botones Push / 4 Canales / Control LED 3.3V / 256 Combinaciones / Cable X-talk 180 cm / PCB 82 mm

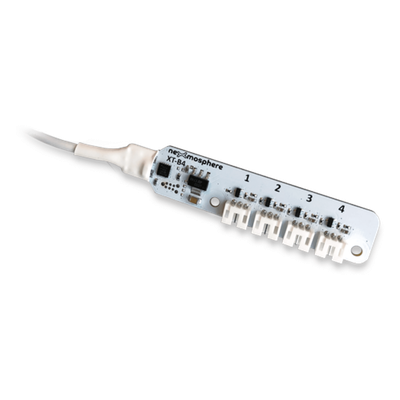

La interfaz de botones push XT-B4N6 permite convertir cuatro botones físicos en comandos API independientes, facilitando la integración de controles táctiles en sistemas de automatización y experiencias interactivas. Cada canal dispone de control LED individual con 256 combinaciones de iluminación que incluyen estados de encendido, apagado, parpadeo lento y parpadeo rápido, gestionables mediante un único comando. La placa incorpora conectores JST-PHR-3 hembra compatibles con botones Nexmosphere serie S-B20, S-B90, S-B95, así como con dispositivos de terceros que cumplan con la especificación eléctrica. Su PCB compacto de 82 x 17 x 5.6 mm incluye orificios de fijación por tornillos para montaje estable en espacios reducidos. La conexión al sistema host se realiza a través de un cable X-talk de 180 cm, operando a 5V DC con un consumo de 50 mA.

Características Generales

• Canales: 4 botones push con comandos API individuales
• Control LED: 256 combinaciones (on, off, slow blink, fast blink)
• Conectores: JST-PHR-3 hembra para botones propios o de terceros
• Lógica de pulsación: GND = push, 3.3V = release
• Voltaje LED: 3.3V
• Alimentación: 5V DC, 50 mA
• Cable X-talk: 180 cm
• Dimensiones PCB: 82 x 17 x 5.6 mm con fijación por tornillos
• Compatibilidad: S-B20, S-B90, S-B95 y botones de terceros
