EPCOM POWERLINE PL-1224G-2R – Kit Solar de 28 W con PoE Pasivo 24 Vcc para 2 Radios de Ubiquiti airMAX, Cambium ePMP

Lista de compatibilidad Ubiquiti Networks:

• LOCOM2.
• LOCOM5.
• ROCKETM2, ROCKETM5, R5AC-Lite

Pinout de cable para alimentar equipos Ubiquiti Networks:

• Se usa un cable con configuración directa.

Lista de compatibilidad Cambium Networks:

• EPMP-5C, EPMP-5I.

Pinout de cable para alimentar equipos Cambium Networks:

• Se usa un cable con configuración PoE cruzada (No es un cable de datos cruzado).

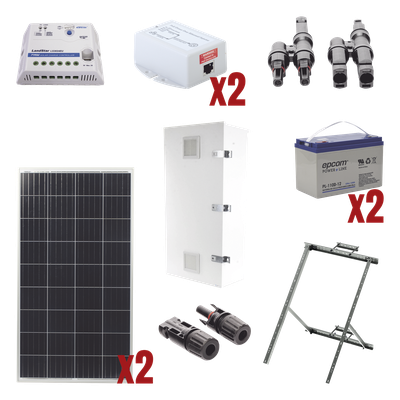

Lista de componentes incluidos en el kit:

• 2 x PRO-125-12 – Módulo fotovoltaico de 125 W, 12 Vcc.
• 1 x LS2024EU – Controlador de carga 20 A, 12 Vcc.
• 2 x TP-1224G – Convertidor CD con PoE Pasivo de 12-24 Vcc, 0.8 A.
• 2 x PL110D12 – Acumulador ciclo profundo VRLA 12 Vcc, 110 Ah.
• 1 x SS-PBL-V5 – Montaje para poste/torre para paneles solares.
• 1 x EPL01 – Conector sencillo MC-4.
• 1 x PROSECB-02 – Conector doble MC-4.
• 1 x EIPCB040703W3S – Gabinete metálico para baterías.
• No incluye el EI-PCB-40M montaje de gabinete para poste.

Diagrama de Instalación.

Este KIT no incluye el supresor LA302DC, no es necesario pero es muy recomendable su instalación para protección de descargas atmosféricas
