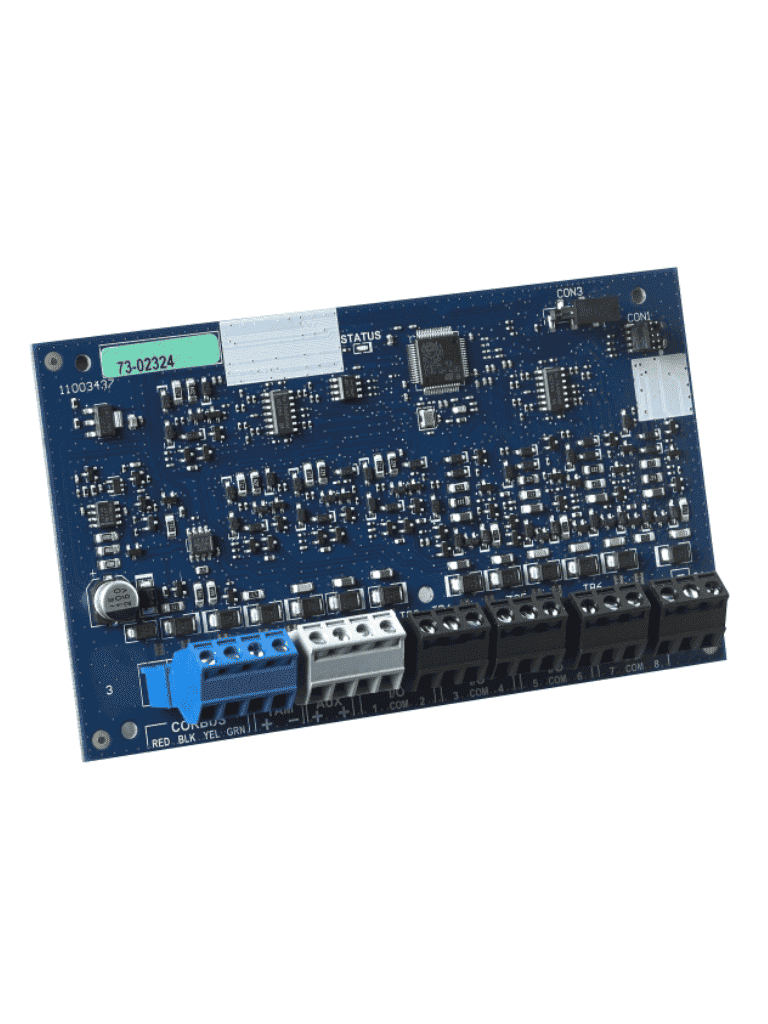

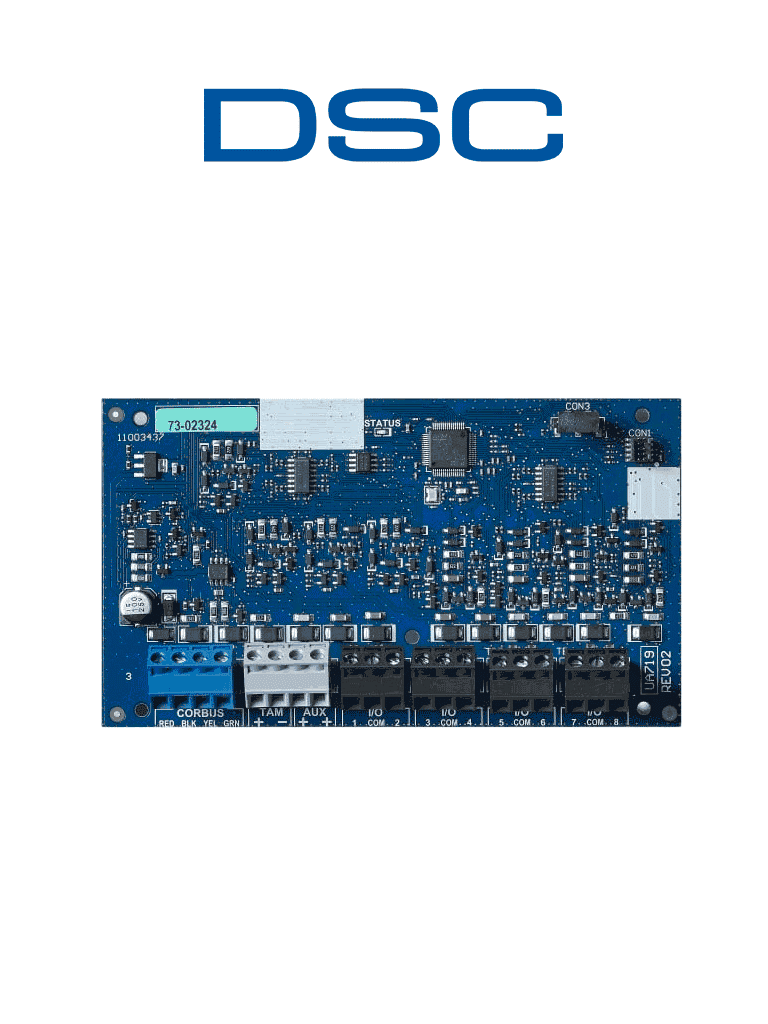

DSC-HSM3408- Módulo Expansor de 8 Zonas Cableadas compatible con Power Series PRO

Información general

Características

El HSM3408 es un módulo de expansión de 8 zonas destinado a proporcionar una expansión de zona cableada al PowerSeries Pro. Este módulo de E / S está diseñado para conectarse al panel mediante la interfaz Corbus. Las entradas en este módulo son capaces de configuraciones NEOL, SEOL, DEOL y TEO, con umbrales de resistencia y tiempos de respuesta de bucle personalizables.

• No admite bucles de fin de línea, de fin de línea simple (0,5 kΩ – 28 kΩ), de fin de línea doble 0 (0,5 kΩ – 15 kΩ) o de fin de línea triple (0,5 kΩ – 7,5 kΩ).
• Conecte hasta 3/15/30 módulos por sistema
• Proporciona información de diagnóstico mejorada para diagnósticos más simples.

Especificaciones técnicas

• Rango de temperatura: de -10°C a +55°C ( de 0°C a49°C para sistemas listados según UL/ULC).
• Humedad Relativa: 5% a 93% de humedad relativa sin condensación .
• Tensión de entrada: 10.8-12.5VDC/550mA (proporcionada por el controlador de alarmas por un suministro eléctrico separado).
• Consumo de corriente de placa: 50mA (estado activo y sin activar / estado de alarma sin alarmas).
• Dimensiones de la placa: 83mm x 145mm.
• Valor nominal de salida AUX: 10.8-12.5VDC, -15% / +10% cuando la tensión de entrada está entre 85% y 110% del valor nominal y la corriente de salida está entre 0mA -500 mA max.
• Distancia de cable Corbus: Hasta 305m.
• Hardware compatible con ROHS.
• Consulte la tabla de distancia máxima de cada calibre de cable.
