BOSCH F_FRAYONEEN – Detector de Haz Lineal / Autónomo / Photobeam

Descripción

FRAYONEEN – Detector de Haz Lineal / Autónomo / Photobeam

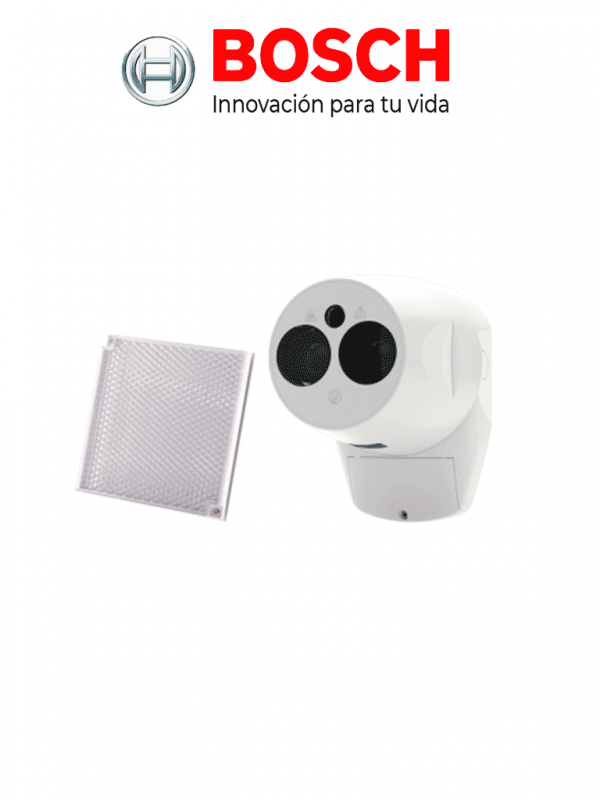

FRAY-ONE-EN Detector haz lineal, autónomo

Detector de haz lineal reflectante con un prisma, rango 5 m – 120 m

Número de pedido FRAY-ONE-EN | F.01U.400.533

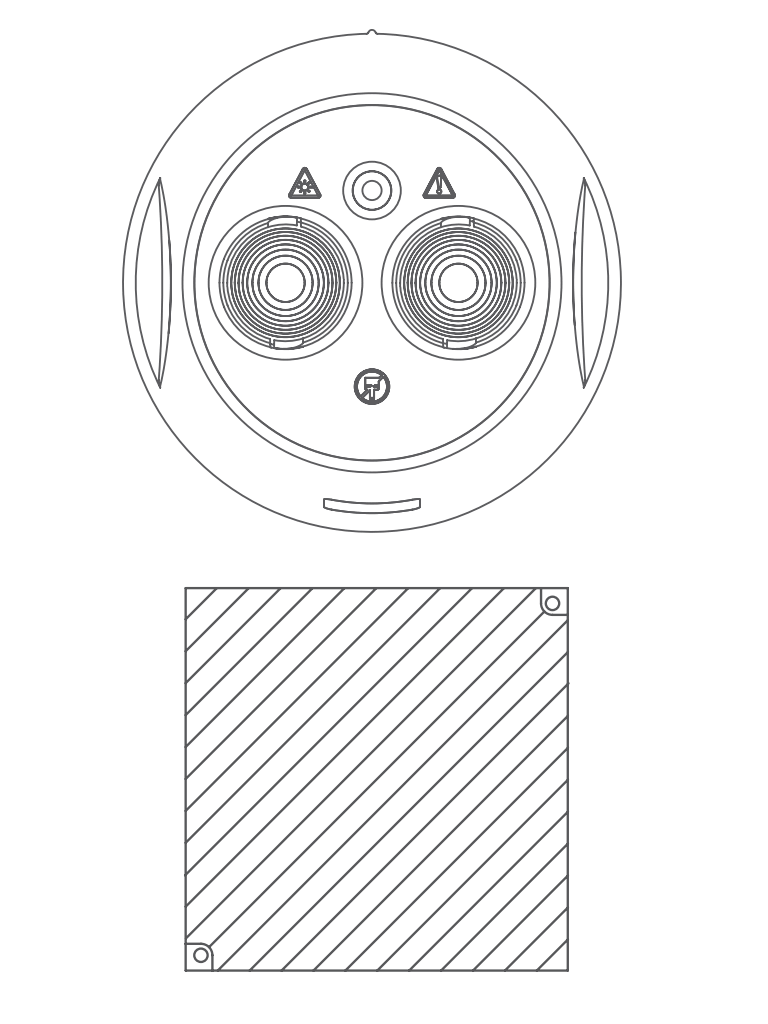

El FRAY-ONE-EN es un detector de haz lineal rentable y de fácil montaje. Abarca distancias de entre 5 m y 120 m. Un reflector permite la detección precisa de las partículas de humo dentro del rango de distancia dado.

Para rangos comprendidos entre los 5 y los 50 metros, basta con un único prisma. Para rangos entre 50 m y 120 m, se requieren cuatro prismas. Los prismas adicionales están incluidos en FRAY5000-LRKIT.

Las principales zonas de aplicación son salas amplias como las de edificios históricos, iglesias, museos, centros comerciales, naves industriales, almacenes, etc.

FRAY-ONE-EN es apto para uso en zonas donde los detectores de tipo puntual no resultan efectivos.

Características

• Producto autónomo con unidad de control integrada
• Auto-Alignment con cabezal del detector motorizado
• Light Cancellation Technology
• Building Movement Tracking
• Rango de detección hasta 120 m

Funciones

Rendimiento de la detección

• Método de alineación: asistido por láser, AutoAlignment. Alineación manual – configuración opcional
• Building Movement Tracking: compensa los desplazamientos naturales en alineación del movimiento de edificios
• Compensación de contaminación: compensa la acumulación gradual de la contaminación en las superficies ópticas
• Light Cancellation Technology: compensa los altos niveles de luz solar y de iluminación artificial
• Detección de humo – longitud de onda óptica: 850 nm infrarrojo cercano (invisible)
• Láser integrado – alineación láser: 650 nm visible Clase IIIa < 5 mW
• Ajuste de fase dinámico del haz: permite que los detectores de haz se monten uno enfrente de otro con los reflectores en el medio. Elimina las falsas alarmas causadas por la interferencia entre haces
• Salida de señales: relés individuales de alarma y avería (VFCO) 0,5 A a 30 V CC

Configuración de usuario programable

• Niveles del umbral de respuesta de alarma:

– 25 % (1,25 dB) – respuesta más rápida al humo (aprobado por EN 54-12)

– 35 % (1,87 dB) – valor predeterminado (aprobado por EN 54-12)

– 55 % (3,46 dB) – alta inmunidad ante falsas alarmas, respuesta lenta al humo

– 85 % (8,23 dB) – máxima inmunidad ante falsas alarmas, respuesta al humo más lenta

– Configurado a través de la interfaz de usuario integrada

• Retardo de alarma: 10 segundos, para obstrucción parcial momentáneamente de la trayectoria del haz
• Retardo de avería: 10 segundos, para obstrucción momentánea de la trayectoria del haz

Características de usuario

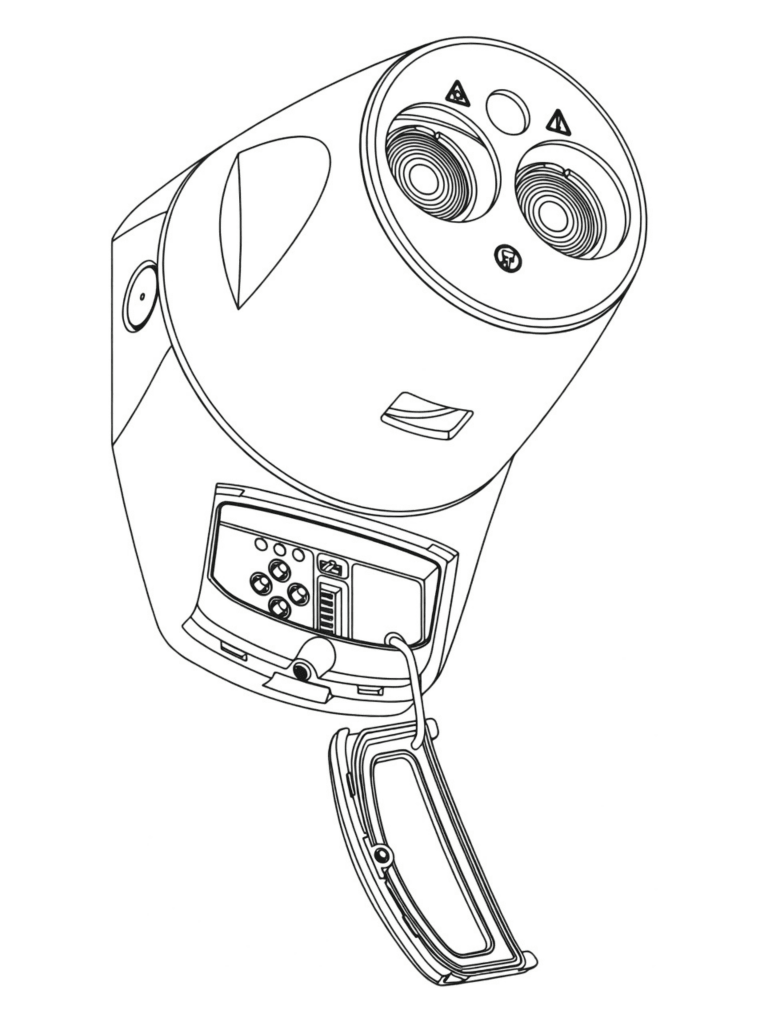

• Interfaz de usuario integrada: conmutador de modo alineación, botones de alineación direccionales y conmutadores de configuración de umbral de respuesta de alarma
• Indicación del estado de alineación: dos LED verdes y un LED amarillo
• Indicación de estado del sistema:

– Funcionamiento normal: LED verde que parpadea cada 10 segundos

– Condición de alarma: LED rojo que parpadea cada 10 segundos

– Condición de avería: LED amarillo que parpadea cada 10 segundos en caso de oscurecimiento o cada 5 segundos en caso de contaminación

• Limpieza: cara frontal plana con óptica cerrada. La limpieza de la óptica no afecta al alineamiento.

Parámetros de diseño

• Distancia de la trayectoria del haz: 1 m de diámetro desde la línea central entre el detector y el reflector
• Ubicación del detector: dentro del flujo de chorro del techo (10 % superior de la altura del suelo al techo), a menos que se estipule lo contrario

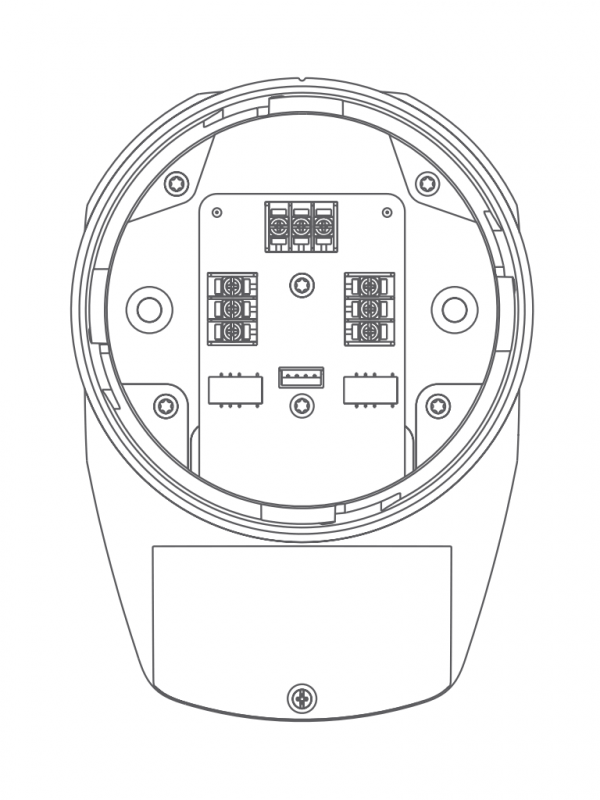

Cableado de campo

• Sección y tipo de cable:

– dos núcleos, dedicado, de 0,5 a 1,6 mm

– Sistema compatible con cable ignífugo y no ignífugo que cumple con las normas de instalación locales

• Entrada de cable:

– tres ubicaciones troquelables que admiten prensaestopas M20, 12,7 mm o 19 mm

– cuatro ubicaciones perforables que admiten prensaestopas de hasta 21 mm de diámetro

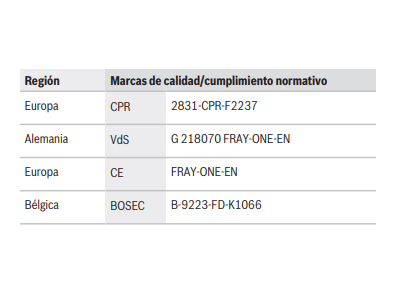

Certificaciones y aprobaciones

Certificaciones y aprobaciones

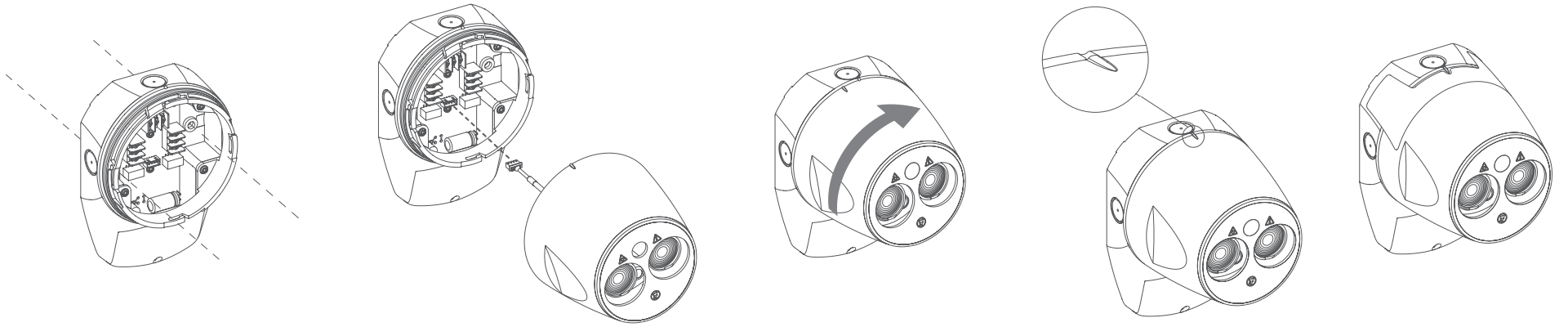

Notas de configuración/instalación

Notas de configuración/instalación

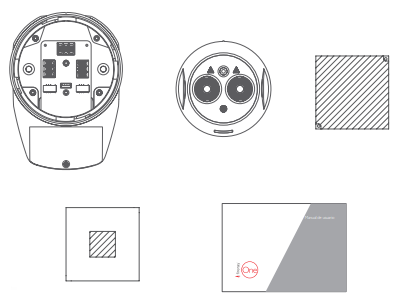

Incluye

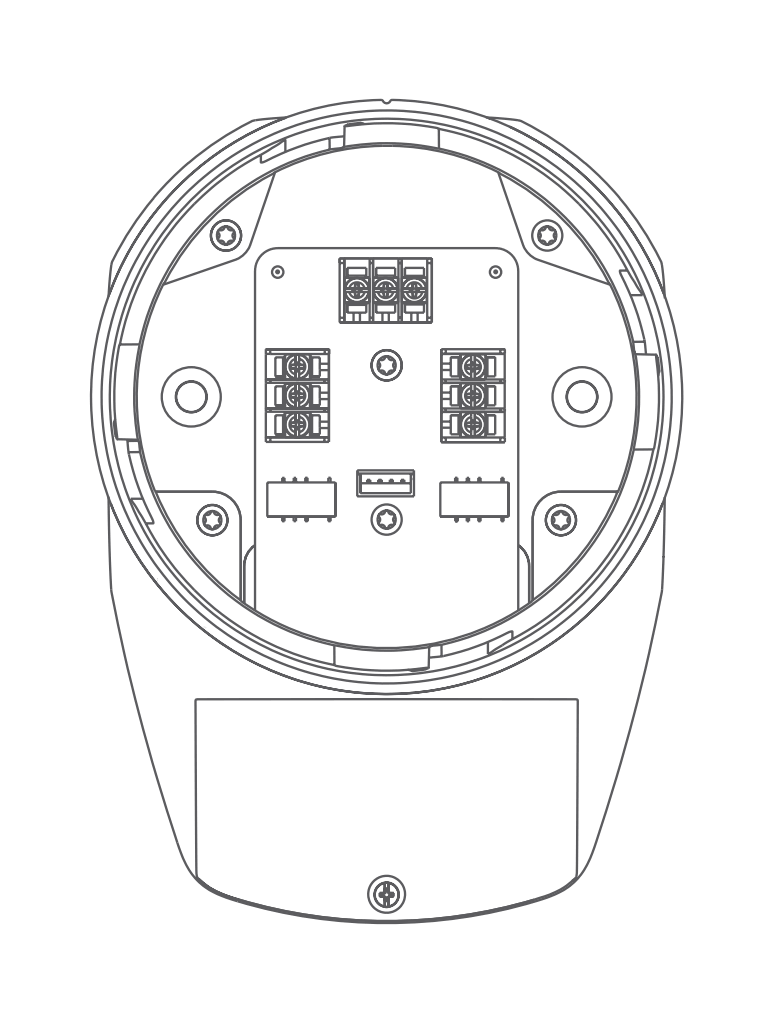

1 Base de FRAY-ONE-EN

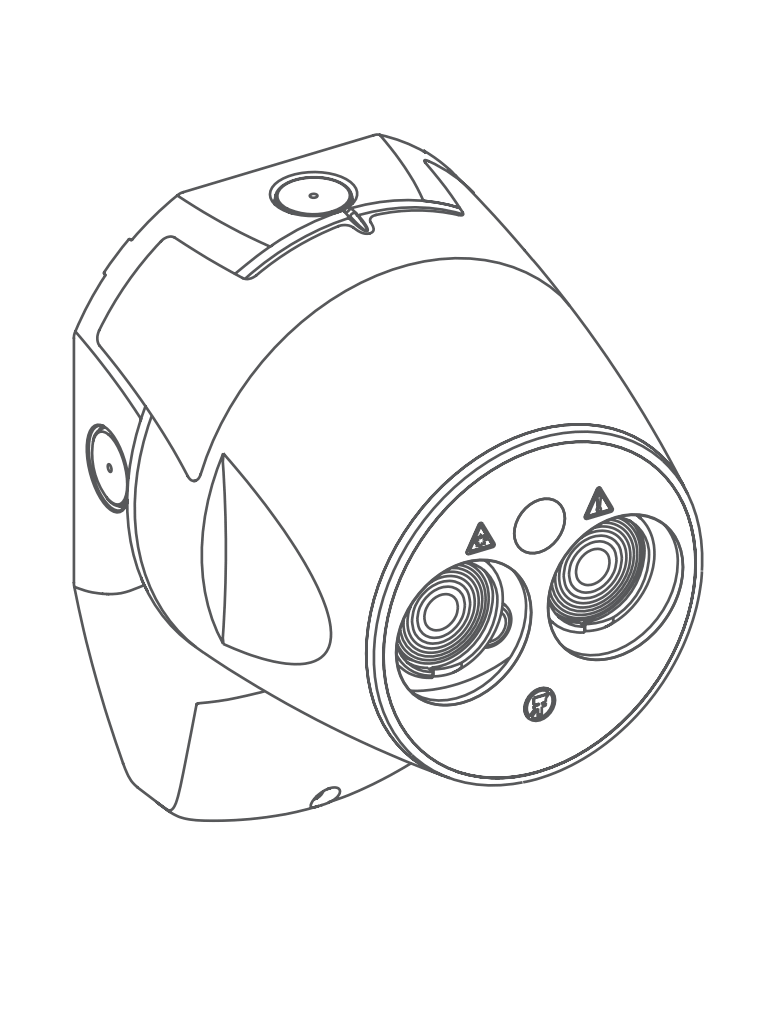

1 Cabezal del detector de FRAY-ONEEN

1 Reflector

1 Máscara de rango corto

Especificaciones clave

Tensión de funcionamiento (VCC): 14 – 36

Temperatura de funcionamiento (°C): -20 – 55

Temperatura de almacenamiento (°C): -40 – 85

Color del LED: Rojo; Amarillo; Verde

Material: Plástico

FRAY-ONE-EN Detector haz lineal, autónomo

Detector de haz lineal reflectante con un prisma, rango 5 m – 120 m

Número de pedido FRAY-ONE-EN | F.01U.400.533

Documentos relacionados:

• FRAY_ONE_EN_Linear_b_Data_sheet_esES_89865526283.pdf
• FRAY_ONE_EN_Linear_b_Operation_Manual_esES_89945709451.pdf
