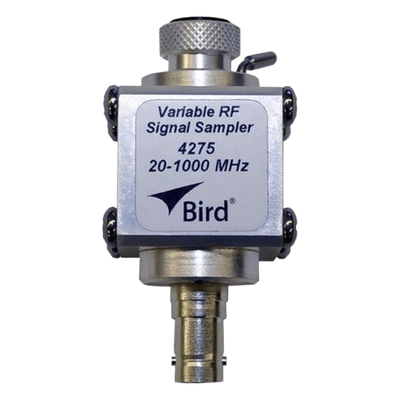

BIRD TECHNOLOGIES 4275 – Elemento Muestreador de RF / Atenuación Ajustable 35-80 dB / 20-1000 MHz / 1000 W / Conectores QC Intercambiables

El elemento muestreador de RF proporciona una muestra de señal no rectificada para observación en analizadores de espectro, osciloscopios y contadores de frecuencia. Opera en un amplio rango de frecuencia de 20 a 1000 MHz con atenuación ajustable entre 35 y 80 dB, permitiendo adaptar el nivel de señal muestreada a las necesidades del equipo de medición. Los conectores de tipo QC son intercambiables y disponibles en género hembra en configuraciones BNC, N, UHF (SO-239), TNC, mini-UHF y otros formatos según requerimiento. La baja pérdida por inserción y el excelente VSWR garantizan mínima perturbación al sistema principal de RF.

Características Principales

• Muestra de señal RF no rectificada para instrumentación de precisión
• Atenuación variable: 35 a 80 dB ajustable según aplicación
• Sistema de conectores QC intercambiables sin necesidad de herramientas
• Compatibilidad con múltiples familias de conectores coaxiales
• Mínima pérdida por inserción preservando integridad del sistema
• Excelente desempeño de VSWR en bandas de operación críticas

Especificaciones Técnicas

Nota: Los conectores deben solicitarse por separado según el tipo y género requeridos para la instalación.
