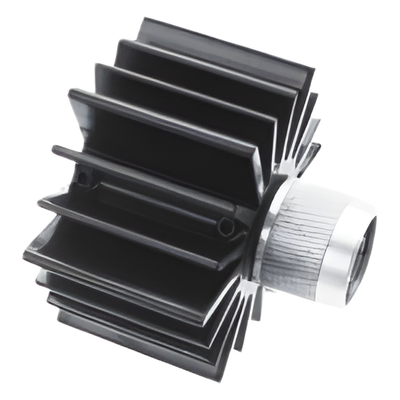

BIRD TECHNOLOGIES 10TMN – Carga Fantasma Terminal / 50 Ohm / 10 Watt / DC-10 GHz / N Macho / 56×59 mm / 0.18 lb

Carga fantasma terminal diseñada para terminación precisa de señales RF en sistemas de comunicación, instrumentación de laboratorio y equipos de prueba de campo. Su impedancia de 50 ohm y potencia de 10 watts permiten operar de manera continua en el rango completo de DC a 10 GHz. El diseño de autoenfriamiento por convección elimina la necesidad de placas de enfriamiento adicionales, simplificando la instalación y reduciendo el espacio requerido en rack o bancos de prueba.

El conector N macho garantiza conexiones seguras y repetibles en entornos de alta frecuencia, mientras que la construcción en aluminio anodizado negro ofrece durabilidad mecánica y resistencia a condiciones ambientales exigentes. Su bajo VSWR en bandas críticas asegura mediciones confiables sin distorsión de la señal de prueba.

Características principales

• Terminación de 50 ohm, 10 watts, banda ancha DC-10 GHz
• Conector N macho para interfaz estándar en sistemas RF
• Autoenfriamiento por convección, sin placa de enfriamiento requerida
• VSWR 1.10:1 máximo (DC-1 GHz), 1.15:1 máximo (1-3 GHz)
• Operación en -40°C a +40°C, 95% humedad no condensante
• Construcción compacta: 56 mm x 59 mm de diámetro, 168 g
• Acabado en aluminio anodizado negro
• Sin requerimiento de alimentación AC

Especificaciones técnicas

Aplicaciones típicas

• Terminación de carga RF en sistemas de transmisión
• Pruebas y mediciones en sistemas RF de comunicación
• Instrumentación de laboratorio de alta frecuencia
• Sistemas de comunicación terrestre y móvil
• Equipos de prueba de campo y mantenimiento
