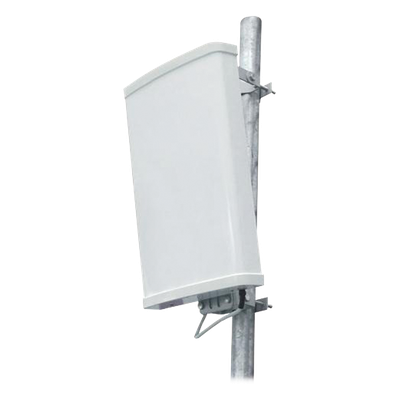

ANDREW CMAX-EXT-CPUSEI53 – Antena Direccional / 698-960 MHz y 1710-2700 MHz / 10-11 dBi / Haz Horizontal 52-68° / 100W / Exterior

Antena direccional de exterior diseñada para despliegues profesionales de telecomunicaciones celulares, operando en las bandas de frecuencia 698-960 MHz y 1710-2700 MHz. Ofrece ganancia de 10.0 a 11.0 dBi con patrón de radiación controlado y ancho de haz horizontal variable entre 52° y 68° según la banda de operación. Su construcción robusta soporta potencias de entrada de hasta 100 W por puerto, con polarización vertical y impedancia de 50 ohm estandarizada para integración directa en infraestructuras de red existentes.

Características Principales

• Operación multibanda: 698-960 MHz (banda baja) y 1710-2700 MHz (banda alta)
• Ganancia optimizada: 10.0 dBi en 698-800 MHz, 11.0 dBi en 800-960 MHz y 1710-2700 MHz
• Ancho de haz horizontal: 68° a 52° (adaptable por banda para cobertura direccional precisa)
• Relación frente-espalda: 18 dB (bandas bajas) a 20 dB (bandas altas) para rechazo de interferencias
• VSWR ≤ 1.8 con pérdida de retorno 10.9 dB en todas las bandas operativas
• PIM de tercer orden -153 dBc (2 x 20 W) para aplicaciones sensibles a intermodulación
• Potencia máxima de entrada: 100 W por puerto
• Polarización vertical y impedancia 50 ohm

Especificaciones Técnicas por Banda

Parámetros Generales
