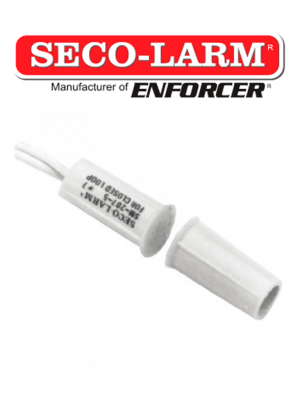

Seco-Larm SM2075QW – Contacto magnetico BLANCO Gap 3/4 de EMBUTIDO Tipo Taquete Compatible paneles DSC / RISCO / BOSCH

Descripción

SM2075Q/W

CONTACTO MAGNÉTICO DE EMPOTRAR SM-207-5Q/W

Contacto Magnetico de empotrar para puertas/ ventanas color Blanco estetico con Gap de 10 mm

Características:

• Se utiliza para proteger puertas corredizas y ventanas donde el espacio es limitado
• 3 /8″ (10mm) Montaje a presión
• 15″ (38cm) cables conductores
• El interruptor de lengüeta de contacto es SPST, rodio desactivado en chapado de oro para una vida útil más larga
• El compuesto único de pegamento/epoxi protege el interruptor de lamina
• Para circuitos cerrados
• 3 /8″ (10mm) Brecha
• Garantía limitada de por vida

Especificaciones:

• Tipo de circuitoN.C.
• Clasificación de contacto 1.0A@10VCC (max), 10W (max)
• Temperatura -15º~+160º F (-25º~70º C)
• Dimensiones de interruptor 3/4″ x 7/16″ x 3/8″ (19 x 11 x 9 mm)
• Dimensiones de imán 3/4″ x 7/16″ x 3/8″ (19 x 11 x 9 mm)

SM2075Q/W

DIAGRAMA DE DISPOSITIVO

Instrucciones de instalación

1. Monte el contacto encima de la puerta o ventana en el marco. Para puertas, asegúrese de que el montaje esté más alejado del lado con bisagras de la puerta.

2. Conecte dos cables a los terminales de contacto y al panel de control de alarma

3. Monte el imán en la puerta/ventana de modo que quede orientado hacia el contacto. Asegúrese de que el espacio entre el contacto y el imán no exceda las 3 /8″ (10mm).

Compatibilidad

• DSC
• AJAX (utilizando AJX1200004 ó AJX1200005)
• BOSCH
• RISCO
• Etc. (Todos los paneles de alarma con entrada de zonas cableadas convencionales)
