Descripción

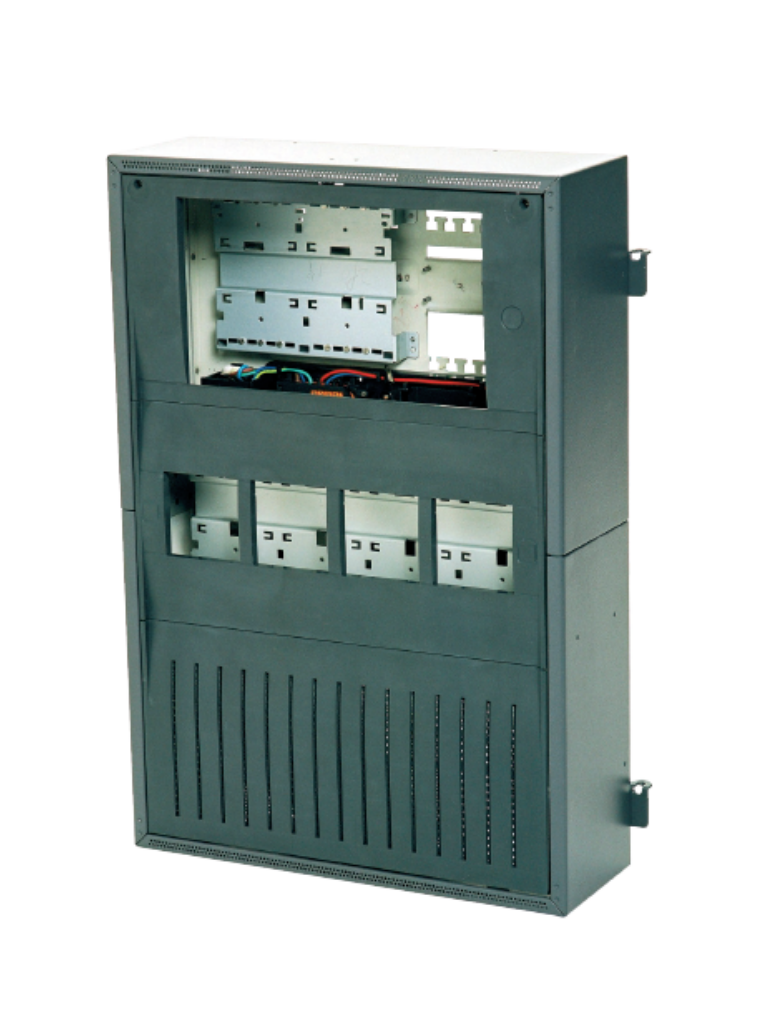

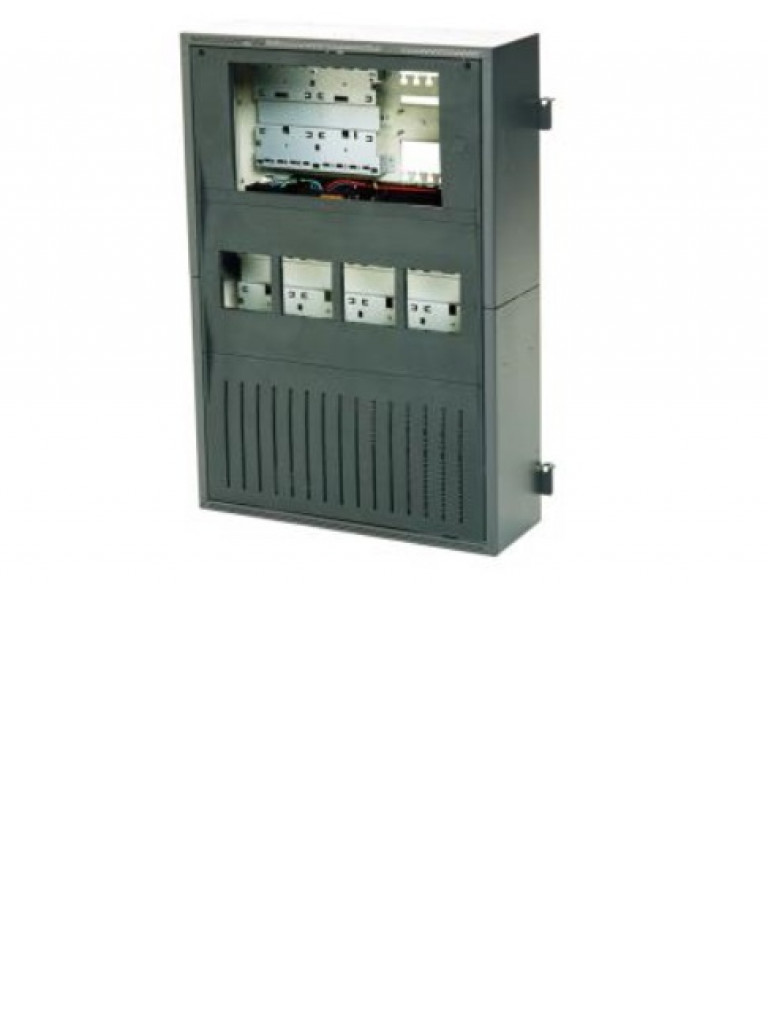

CPH 0006 A Cabina de central modular para 6 módulos

La carcasa CPH 0006 A puede alojar un unidad de mando y visualización MPC con un controlador de la central, seis módulos, dos baterías de 12 V/45 Ah y una fuente de alimentación.

El soporte para fuente de alimentación está incluido. La configuración modular implica una ampliación más sencilla.

Planificación

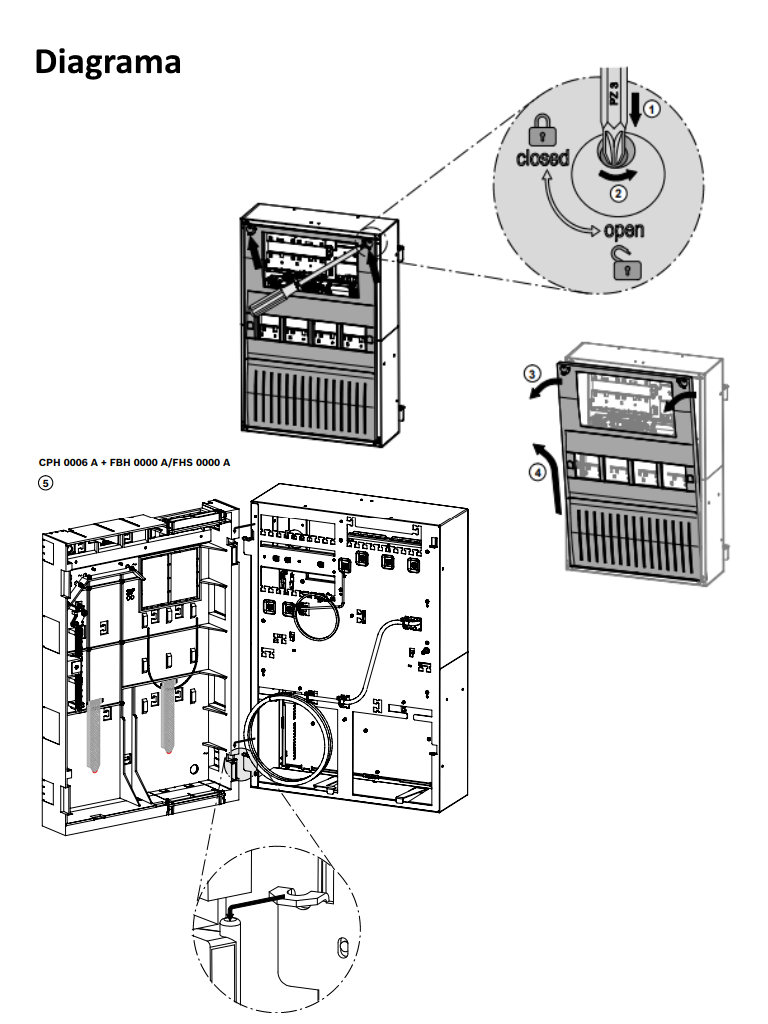

El siguiente equipo es necesario para la carcasa de tableros modular CPH 0006 A, instalación en bastidor:

• Un bastidor de montaje grande FBH 0000 A o bien – Un kit de instalación en rack FRB 0019 A para racks de 482,6 mm (19″).

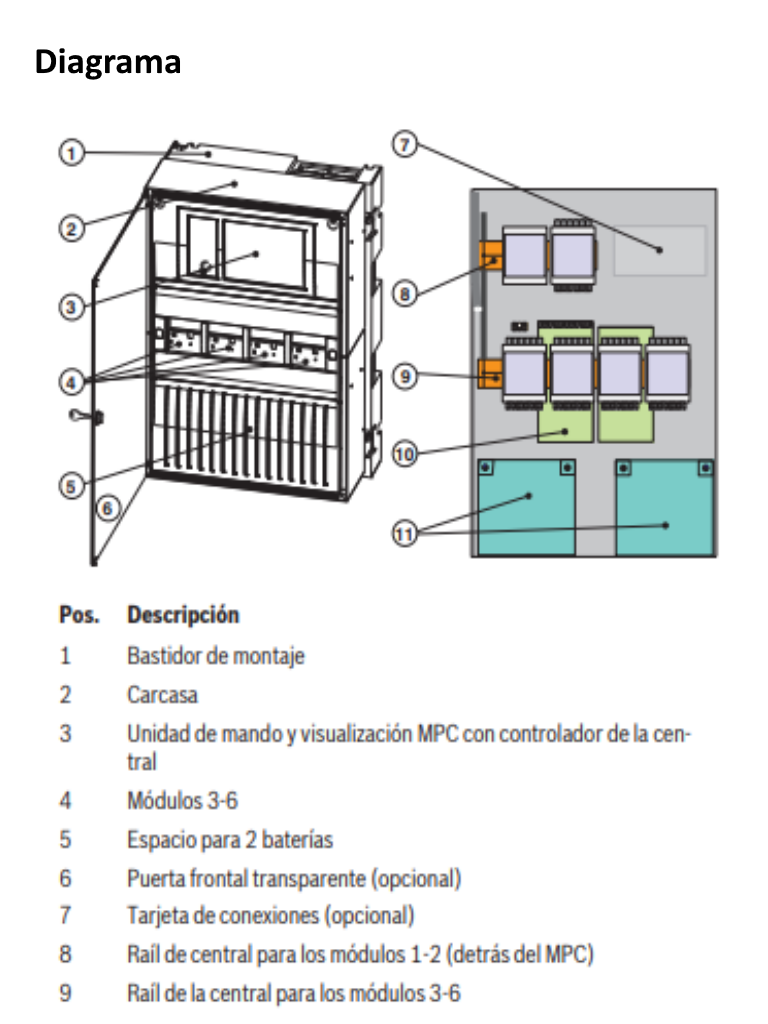

Se incluye de serie un soporte para fuentes de alimentación UPS. Puede equiparse con:

• 1 unidad de mando y visualización MPC con controlador de la central.
• 1 raíl de central corto PRS 0002 A para 2 módulos.
• 1 raíl de central largo PRD 0004 A para 4 módulos.
• 1 fuente de alimentación UPS.
• 2 baterías de 12 V/45 Ah.

Puede ampliarse con:

• Puerta frontal transparente FDT 0000 A, bloqueo en el lado derecho.
• Puerta frontal transparente FDT 0003, bloqueo en el lado izquierdo.

Piezas incluidas

Pos. Descripción

• 1 Carcasa, lámina de acero pintada.
• 1 Soporte para.
• 1 fuente de alimentación UPS.
• 1 Cable de conexión a los polos de las baterías para carcasa de instalación en bastidor.
• 1 Paquete complementario.

Nota: CPH 0006 A Cabina de central modular para 6 módulos

Es una cabina de central modular para 6 módulos, montaje en bastidor para montaje en superficie o instalación en racks de 482,6 mm (19″).

Numero de pedido: CPH 0006 A
